针焰试验仪/针焰试验机（标配版）

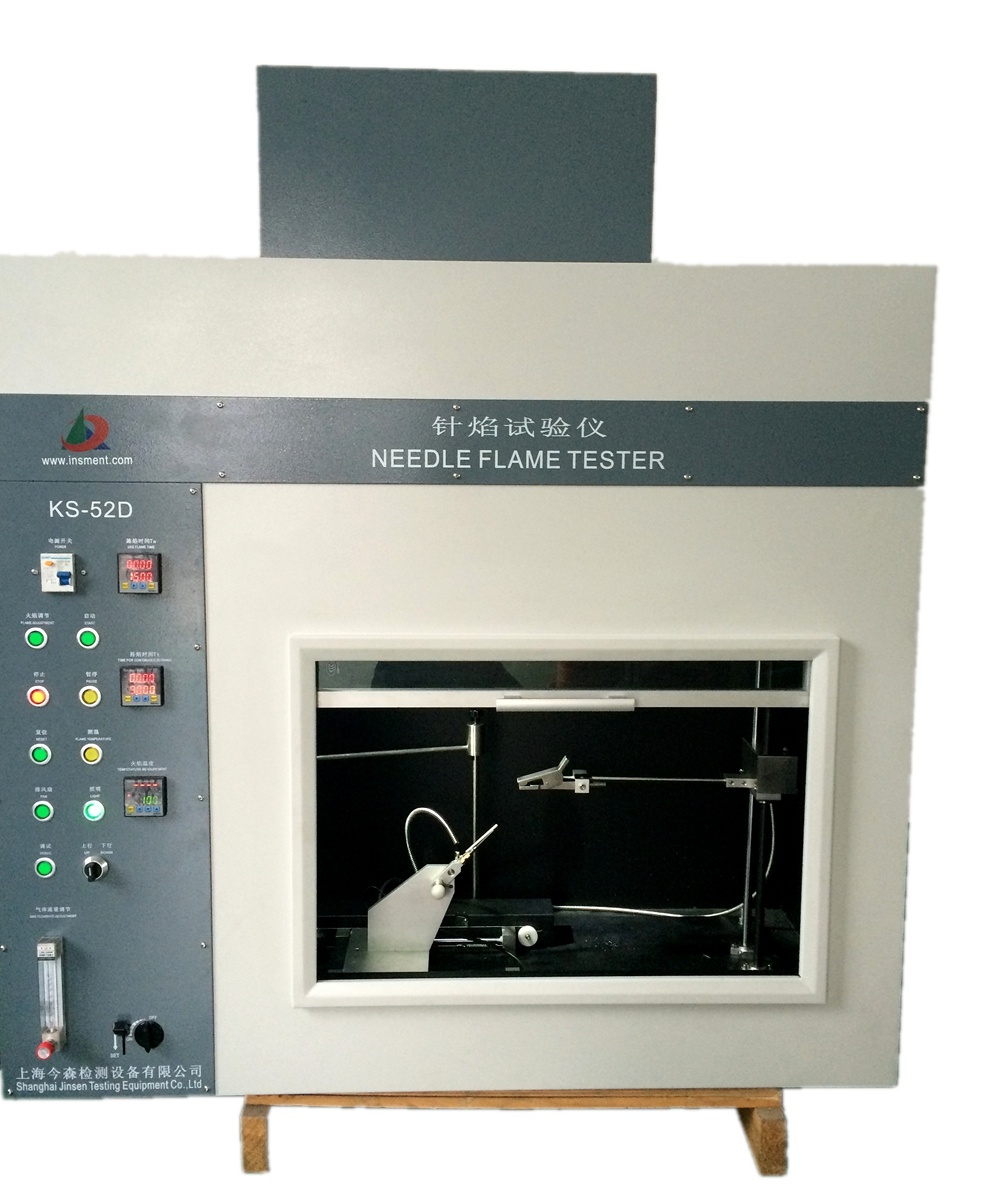

设备外观图
一、设备符合标准
针焰试验仪是 IEC 60695-2-2 ： 1991( 第二版 ) 、 IEC 60695-2-2 的第 1 号修改单 (1994-03)，IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005 标准规定的模拟试验项目。
针焰试验仪是用规定尺寸 (Φ0.9mm ) 的针状燃烧器，通以特定燃气 ( 丁烷或丙烷 ) ，以 45° 角定时定向施燃试品，视试品及引燃铺垫层是否引燃及持燃时间和燃烧长度来评定设备内部因故障条件造成的小火焰的着火危险性。
二、设备适用范围：
针焰试验仪适用于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、信息技术设备、电气事务设备、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门，也适用于绝缘材料、工程塑料或其它固体可燃材料行业。
设备内部图
三、设备特点
1、本仪器箱体采用304不锈钢冷板烤漆喷涂工艺制作，具有良好的防腐蚀作用
2、本仪器仪表采用品牌元器件控制，可确保试验数据的准确性
四、设备性能参数：
针状燃烧器 | 不锈钢，内孔 Φ 0.5mm ± 0.1mm ，外径 ≤Φ 0.9mm ，长 ≥ 35mm |
燃烧器角度 | 可垂直 ( 调节和测量火焰高度时 ) 和倾斜 45°( 试验时 ) |
引燃铺垫层 | 厚 10mm 白松木板，覆 12g /m 2 ～ 30g /m 2 标准绢纸，离火焰施加处下 200mm ± 5mm |
施燃气体 | 95% 丁烷气 ( 基准气 ) ，也可使用丙烷气 |
燃气焰温梯度 | 100℃ ± 2℃ ～ 700℃ ± 3℃ ( 室温～ 999℃ ) ， 23.5s±1.0s(1s ～ 999.9s) |
火焰高度 | 12mm ± 1mm ( 可调节 ) |
施燃时间 | 5s，10s，20s，30s，60s，120s -1 +0 s(1s ～ 999.9s 数显可预置 ) |
持燃时间 | 1s ～ 999.9s( 数显，可手动暂停保持数显 ) |
试验空间 | ≥ 0.3m 3 ，背景黑色 |
温度传感器 | K 型Φ 0.5mm 绝缘式铠装电偶，铠装套耐热 1100℃ |
外形尺寸 | 宽 1120mm × 深 520mm × 高 1250mm ，排气孔Φ 100mm ； |
试验电源 | 220V 0.5kVA |
五、设备系统配置：
1、温度表 | 14、火焰调节-只打火不计时 |
2、气体流量调节 | 15、启动-一切就绪开始做试验 |
3、起源装置 | 16、停止-停止工作 |
4、热电偶-测量火焰热值 | 17、暂停-使持焰时间表(暂停计时) |
5、测温铜头 | 18、复位-清零计时及燃烧器小车/复位 |
6、燃烧器小车传动机构 | 19、测温-做火焰温度校准 |
7、打火装置 | 20、排风扇-抽风设备 |
8、燃烧器 | 21、照明-照明设备 |
9、试品夹具 | 22、调试-燃烧器小车(右行，调节试样到合理位置) |
10、燃烧器小车 | 23、上行/下行-试品载台(上升或下降) |
11、试品载台 | 24、施焰时间表 |
12、排气扇 | 25、持焰时间表 |
13、电源开关 |
六、设备操作注意事项
1、 持燃时间是在施焰时间计完后自动开始计时的，只有按暂停键才会停止；
2、 注意保持燃烧室清洁，特别是针头处，避免堵塞；每次试验结束后在断电状态下，清洁燃烧室；
3、 风扇和照明均由独立按钮控制开和关；
4、 测温热电偶是易损组件，请使用时小心，它不包含在产品保修之内；
5、 当试验完成后，将试验气瓶取出，按下火焰调节按钮，验证管道内残余气体是否充分燃烧及释放。
注:本公司可按照不同客户不同的需求，量身定制不同的产品。
凡购买本产品之前，请来电咨询产品具体参数及价格。
